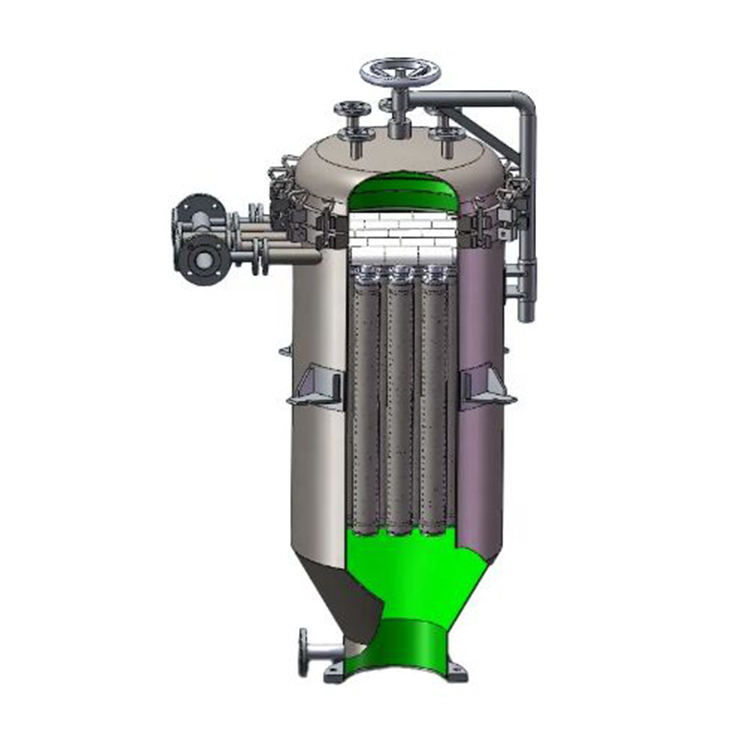

O princípio de funcionamento do filtro de vela é deixar o líquido fluir para o tubo do filtro pela lateral ou superior, depois passar pela estrutura de malha da parede interna do elemento filtrante e, finalmente, descarregar pela parte inferior ou lateral. A membrana filtrante formada na superfície da parede interna do elemento filtrante pode separar e capturar partículas ou outros poluentes na solução ou suspensão. Quando a retenção do elemento filtrante atinge um determinado nível, o elemento filtrante pode ser limpo por um dispositivo de limpeza para remover sujeira e acúmulo na superfície do elemento filtrante e restaurar a capacidade de filtragem do elemento filtrante.
Os filtros de vela são geralmente usados em áreas de processamento de líquidos, como bebidas, produtos químicos, alimentos e produtos farmacêuticos. Por poder ser utilizado para diversas tarefas de filtragem, substituindo elementos filtrantes de diferentes tamanhos e malhas, é amplamente utilizado na indústria e em laboratórios.
Recursos de filtro de vela
Candle Filte é adequado para filtrar flocos e grandes partículas de meios não viscosos. A torta de filtro fica em pó seco após ser prensada e seca. Não há vazamento ou evaporação de poluentes. Atende aos requisitos de proteção ambiental e pode ser usado diretamente para posterior tratamento de resíduos. O filtro pode ser projetado como tipo manual/automático.
Alguns parâmetros do filtro de velas
| Tipo |
Polimento de espelho/pintura/jateamento de areia |
| Polimento |
Superfície interna Ra ≤ 0,6 μm, superfície externa Ra ≤ 0,8 μm |
| Jateamento/pintura |
superfície interna Ra ≤ 0,6 μm, jateamento/pintura da superfície externa |
Material do filtro de vela
| Caixa de filtro |
SUS304, SUS316L |
| Medidor de exaustão, descarga e pressão |
SUS304, SUS316L |
| Apoiar |
SUS304 |
| Espelho flangeado |
SUS304 |
| Junta |
Silicone, borracha fluorada, EPDM, PTFE, |
| Estrutura do cartucho de filtro tipo vela |
SUS304, SUS316L |
| Filtrar tipos de materiais |
polipropileno, poliéster, poliéster antiestático |
Condições operacionais do filtro de vela
| Pressão de projeto |
Temperatura de trabalho |
Pressão da fonte de gás P |
Pressão do fluido de limpeza P |
| ≤0,6Mpa |
≤100 ℃ |
0,4Mpa ≤ P ≤ 0,6Mpa |
P ≤ 0,4Mpa |
Forma de conexão do filtro de vela
| Conexão de barril |
Grupo de parafusos de instalação rápida |
| Importar e exportar |
Mesa |
| Válvula de escape |
Mesa |
| Porta de refluxo de sobrepressão |
Mesa |
| Medidor de pressão |
Flange/M14*1.5 |
Tabela de Seleção de Filtro de Vela
| Área de filtro |
Material do elemento filtrante |
método de conexão de entrada e saída |
material de filtro |
Material de filtro |
Tipo de interface de filtro |
Anel de vedação |
Jaqueta |
| 1㎡ |
Polipropileno (BL) |
Flange F |
32
|
SUS304（T） |
M20(M20) |
Silicone (S) |
J
|
|
Poliéster (DL) |
|
|
SUS316L(S) |
M30(M30) |
Cola de flúor (V) |
|
|
Poliéster antiestático (DF) |
|
|
|
|
Tetrafluor (F) |
|
|
Náilon (NL) |
|
|
|
|
Nitrila (D) |
|
Tabela de seleção
| Área de filtro |
Número de camadas de filtro |
Diâmetro do filtro |
Método de conexão de entrada e saída |
Tamanho de entrada e saída |
Material de filtro |
Anel de vedação |
Jaqueta |
| 1㎡ |
Polipropileno (BL) |
Flange F |
32
|
SUS304（T） |
M20(M20) |
Borracha de silicone (S) |
J
|
|
Poliéster (DL) |
|
|
SUS316L(S) |
M30(M30) |
Borracha de flúor (V) |
|
|
Poliéster antiestático (DF) |
|
|
|
|
PTFE (F) |
|
|
Náilon (NL) |
|
|
|
|
Nitrila (D) |
|
